1485 - SBF Flexhoek
Ten behoeve van precisieprisma 1474
1485 - SBF Flexhoek ten behoeve van inmeten betonelementen met vellingkant (geleverd zonder prisma), met M4 binnendraad voor het inschroeven van de precisieprisma 1360016 (1474) PP 17,5 - M4. De SBF Flexhoek bestaat uit 2 vlakke aluminium platen verbonden door een scharniergewricht. De flexhoek kan op alle componenten met een vellingkant van 20 mm of meer worden vastgehouden en past zich aan aan de hoek van het component.
Productspecificaties
Betonnen bouwelementen hebben doorgaans een vellingkant. Het meten ervan met een tachometer is vaak niet eenvoudig, omdat de structurele rand van het onderdeel (het snijpunt van de twee vlakken - zonder afschuining) niet eenvoudig nauwkeurig kan worden gemeten met een standaardprisma. Voor deze gevallen heeft Bohnenstingl de speciale houder voor betonelementen met vellingkant SBF Flexhoek ontwikkeld. Het kan worden gebruikt op alle componenten met een vellingkant van 20 mm of meer en is ideaal voor het positioneren van prefab betonelementen en voor het controleren van ter plaatse gestorte elementen.
| Artikelnummer | 1360015 |
| Materiaal | Aluminium |
| Bevestiging voor prisma | M4 inwendig |
| Gewicht | ca. 250 gram (zonder prisma) |
Toepassing

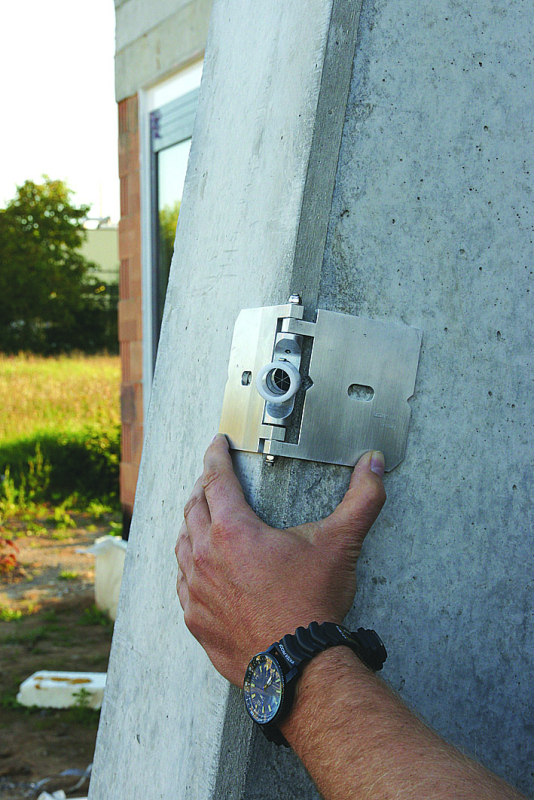

De flexhoek kan op alle componenten met een vellingkant van 20 mm of meer worden vastgehouden en past zich aan aan de hoek van het component. De scharnieras ligt exact in de snijlijn van de beide steunvlakken. In het midden zit de drager voor het precisieprisma 1360016 (1474) PP 17,5 , dat met een M4-schroefdraad wordt vastgeschroefd. Het prisma is in de drager in alle richtingen draaibaar, onafhankelijk van de flexhoek, en kan over een bereik van 180° op het totaalstation worden uitgelijnd. De kantelweerstand is instelbaar.
