3600 - Klimax Butterfly
Voor uitzetten en vastleggen op ruwe oppervlakken.
3600 - Klimax Butterfly voor het uitzetten en vastleggen van punten op ruwe ondergronden. Markeren via geometrie, kruis (tot circa 130 x 130 mm) en middelpunt. Te gebruiken in combinatie met compact magneetbasis 1557.A en centreerstift 1458.ZS. Hoogteoffset is 35 mm bij gebruik van de compact magneetbasis (1557.A) en Kopelprisma 1,5" (1448)
Productspecificaties
| Artikelnummer | 1360247 |
| Hoogteoffset | 35 mm, bij gebruik van de compact magneetbasis (1557.A) en Kopelprisma 1,5" (1448) |
Toepassing
Voor het uitzetten en vastleggen van punten op ruwe oppervlakken.
De Klimax Standard uitzettool wordt dagelijks door meetkundigen gebruikt voor nauwkeurige, fijne uitzettingen. Het gebruik ervan is echter beperkt op ruwere oppervlakken zoals beton of hout. Als een nauwkeurigheid van ±1 mm voldoende is, wordt de Klimax Butterfly als alternatief aanbevolen. Deze tool biedt vergelijkbare functionaliteit als de Klimax Standard en kenmerkt zich door de volgende eigenschappen:

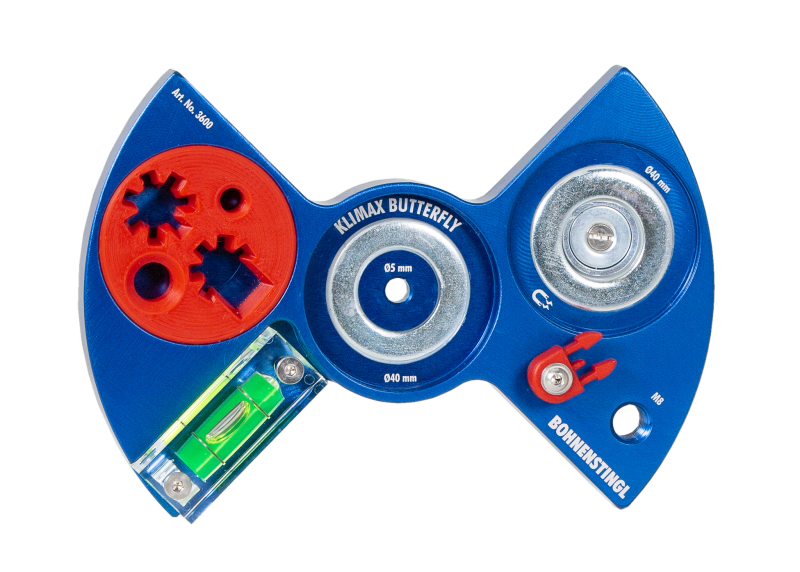

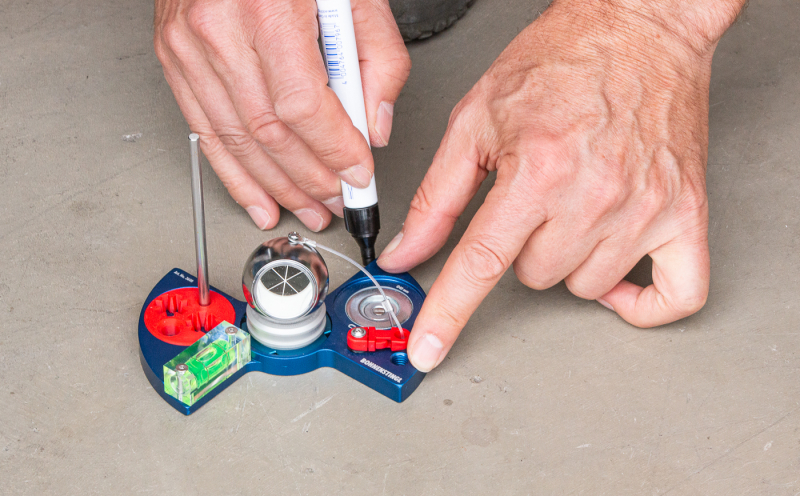

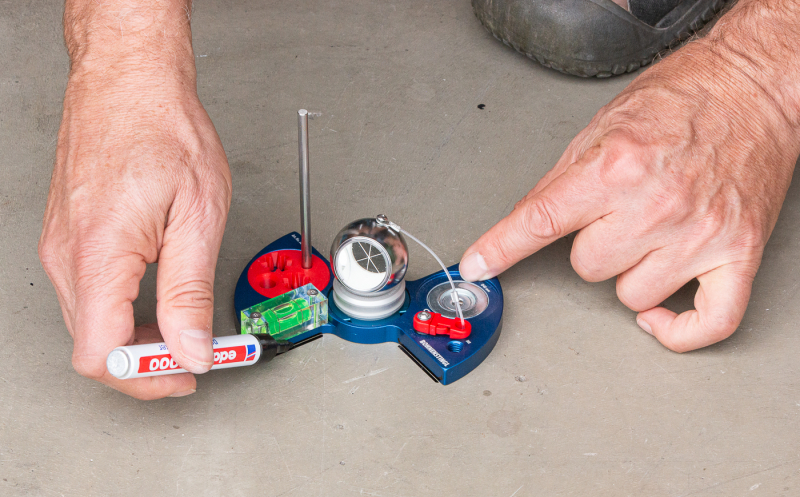

• Markeermogelijkheden: De speciale geometrie van de Butterfly maakt het mogelijk om een groot kruis (tot ca. 130 x 130 mm) en een middelpunt te markeren.
• Gebruik met kogelprisma's: In combinatie met de compact magneetbasis 1557.A kunnen kogelprisma's met een diameter van 1,5" worden gebruikt. Hoogteoffset ten opzichte van het midden van het prisma is dan 35 mm.

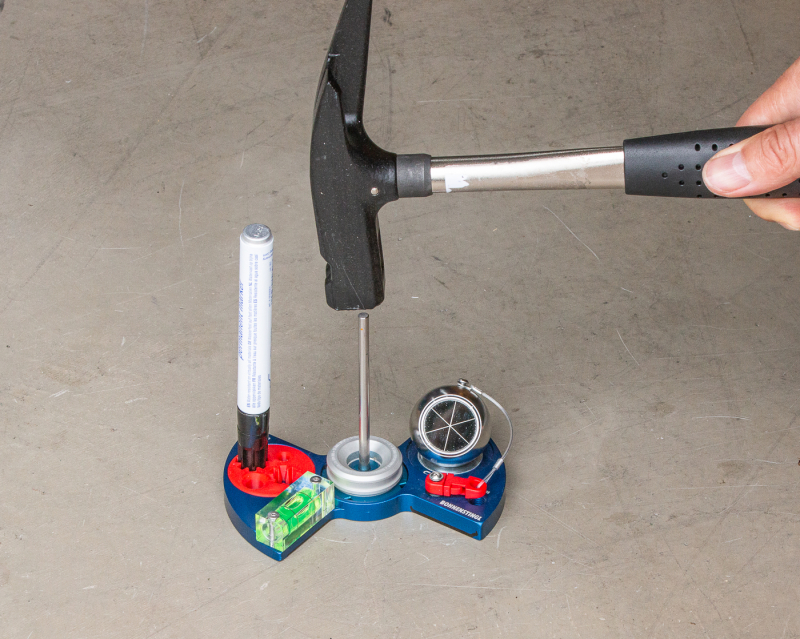

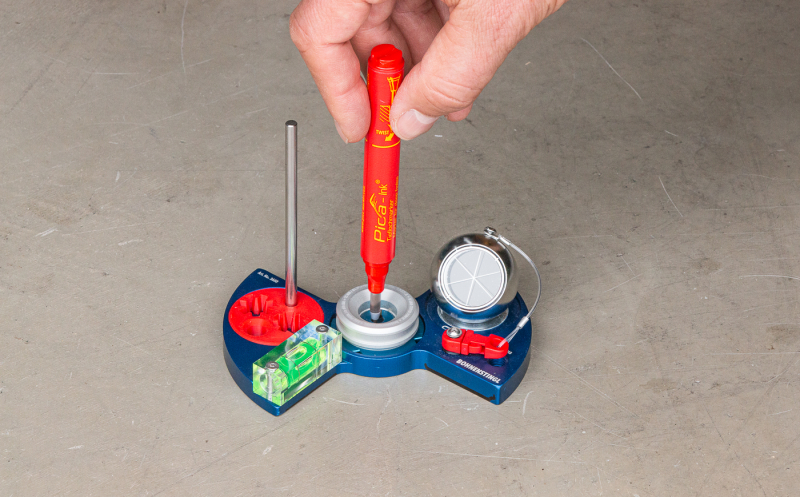

• Gecentreerde puntmarkering: Plaats de centreerstift 1458.ZS in de compact megneetbasis1557.A om een gecentreerde ponsmarkeing te maken.

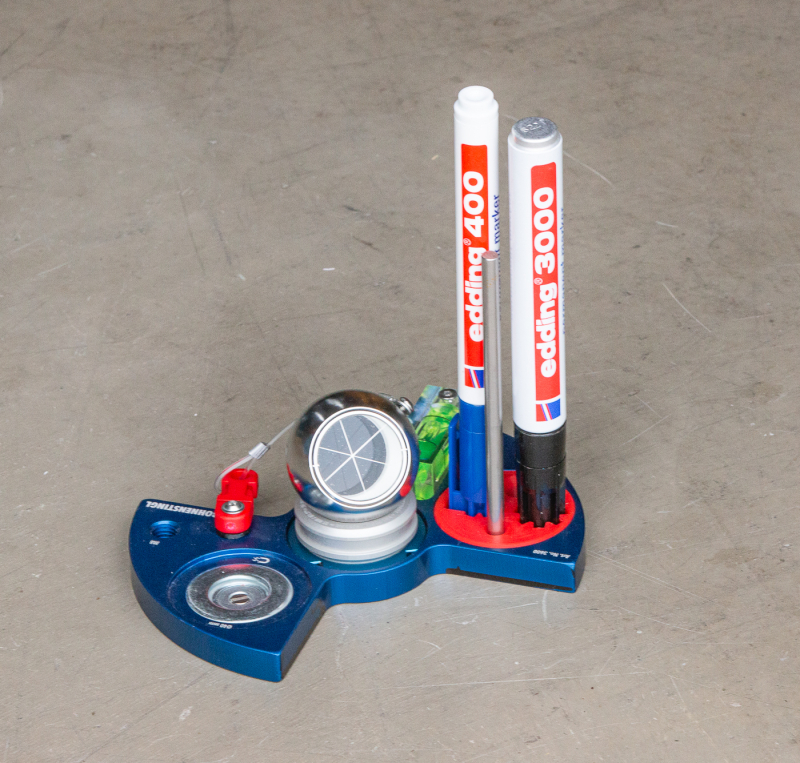

• Penhouder: Handige opbergruimte voor de magneetbasis en gangbare markeerpennen (bijv. Edding 3000, Edding 400, PICA 150/XX), evenals de centreerstift 1458.ZS.

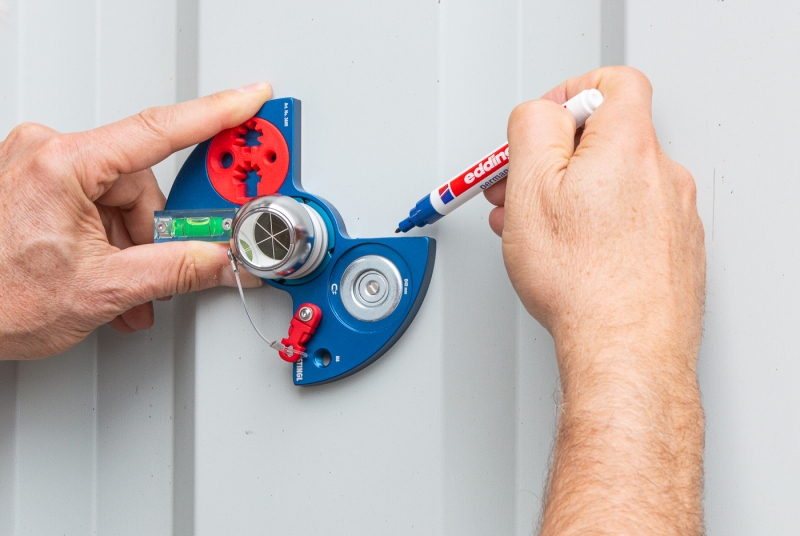

• Buiswaterpas: Maakt hoogtemetingen mogelijk met markering van een horizontale lijn
